Setzung - lineare Belastungskurve (Poulos)

Im Fenster "Setzung" wird die Belastungskurve angezeigt. Im Fenster kann man mehreren Berechnungen durchführen.

Weiter ist es nötig den Wert der Grenzsetzung eingeben. Das Programm baut die Belastungskurve des Pfahls immer so auf, dass diese Grenzsetzung erreicht wird.

Die Berechnung wird nach der gewählte Theorie der Setzungsberechnung (linear) ausgeführt. Die verwendete Theorie wird in der Tab "Pfähle" ausgewählt. In der unteren linken Teil des Fensters befindet sich eine Tabelle, in der die Werte des Sekantenmoduls der Verformung für die jeweiligen Bodenschichten eingegeben sind.

Die Berechnungsergebnisse werden in der rechten Teil der Arbeitsoberfläche abgebildet. Unter "Detailliert" öffnet sich eine Dialogbox, die eine detaillierte Auflistung der Ergebnisse der Nachweisberechnung enthält.

Der rechten Teil der Arbeitsoberfläche zeigt die Berechnungsergebnisse (Belastungskurve des Pfahls). Die Darstellung der Ergebnisse kann in den "Zeichnungseinstellungen" geändert werden.

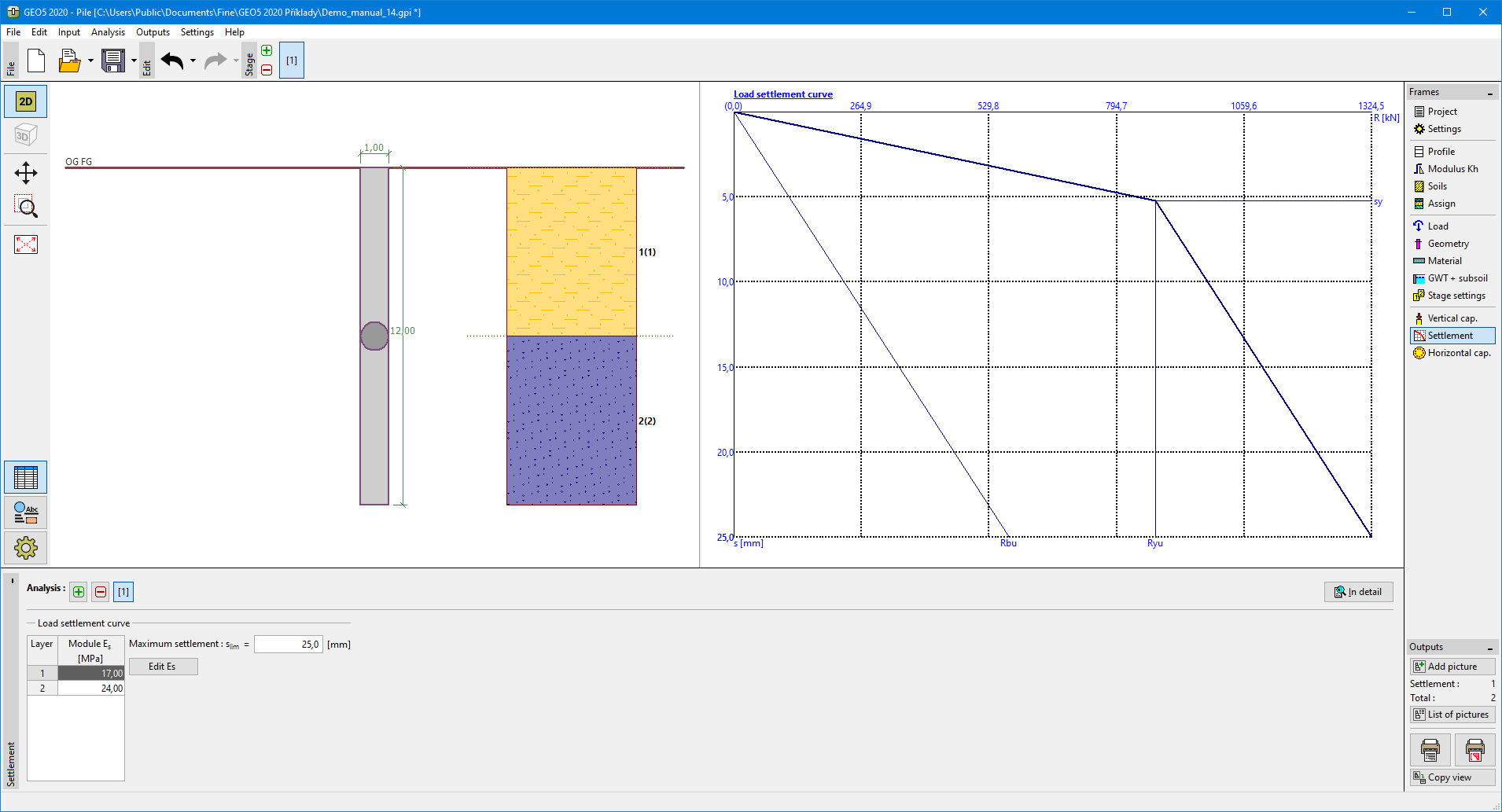

Fenster "Setzung" - lineare Belastungskurve des Pfahls (Poulos)
