Součinitele přenosu smykových sil
U štětovnic typu U se zavádí redukční součinitel βB a βD vyjadřující možné snížení přenosu smykových sil v zámcích, neboli míru spřažení v zámku mezi sousedními štětovnicemi.
Součinitel βB se uplatní při výpočtu momentové únosnosti stěny:
kde: | MRd | - | je návrhová hodnota únosnosti průřezu v ohybu |
βB | - | součinitel vyjadřující možnou redukci průřezového modulu U štětovnic |
W | - | elastický modul průřezu |
fy | - | mez kluzu oceli |

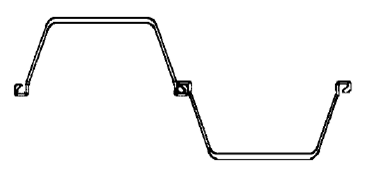

štětovnice typu U
Součinitel βD má vliv na ohybovou tuhost štětovnicové stěny, tedy na výpočet vodorovných deformací a vnitřních sil:
kde: | I | - | moment setrvačnosti spojité stěny |
E | - | modul pružnosti oceli |
βD | - | součinitel vyjadřující možnou redukci ohybové tuhosti U štětovnic |
Součinitele βB a βD jsou ovlivněny těmito faktory:
- typem základové půdy, do které jsou štětovnice vháněny
- typem vháněného prvku
- počtem úrovní podepření a způsobem jejich zajištění v rovině stěny
- způsobem vhánění
- způsobem ošetření zámků použitým na staveništi (mazání tukem, nebo částečné spojení svařováním, hlavovým nosníkem atd.)
- výškou konzoly stěny (tj. jestliže stěna je značně vyložena nad nejvyšší nebo nejnižší převázku)
Při plném spřažení se použije hodnota βB = βD = 1.0, jinak je možno použít doporučené hodnoty např. dle EN 1993-5.
